製品説明
1.技術仕様書
|
製品型番 |
BX-Y-800L |
組立図番号 |
BX-Y-800L-001（2022.03.30） |
製品種類 |
IBC |
|
IBCコード |
31A |
パッケージ類 |
Y |
最大ロード・アンロード圧力（kPa） |
20 |
|
設計温度 |
常温 |
外形寸法 |
1130（±3）×1130（±3）×1366（±5） |
容量（L） |
800（+30） |
|
容器材料（グレード/材料規格） |
SUS304 JIS G4305 |
容器板厚（mm） |
2.5 |
最小板厚（mm） |
2.0 |
|
最大総質量（kg） |
1344 |
自重（kg） |
246（±5） |
最大搭載質量（kg） |
1098 |
|
最大積載荷重（kg） |
1344 |
メディア密度（kg/m³） |
≤1400 |
落下試験高さ（m） |
1.4 |
|
油圧試験圧力（kPa） |
65/200 |
気密試験圧力（kPa） |
20 |
外装材 |
/ |
|
安全装置 |
DN15 |
バルブ種類と材質 |
80Aボールバルブ公称圧力1.0MPa |
シール材 |
PTFE+EPDM |
|
内容物 |
船舶用塗料 |
内容物UN番号 |
/ |
ハザード分類 |
/ |
2. 試験内容と試験報告

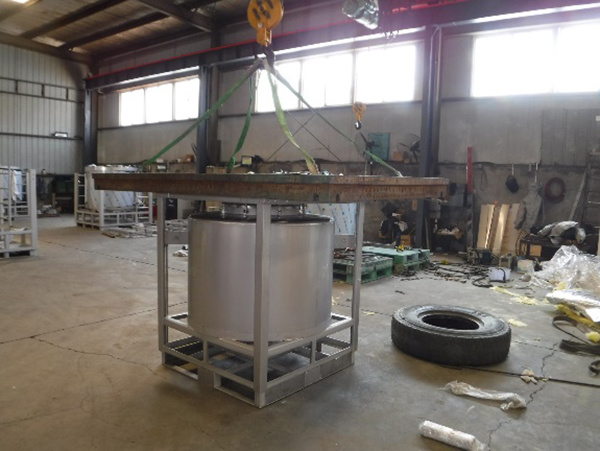

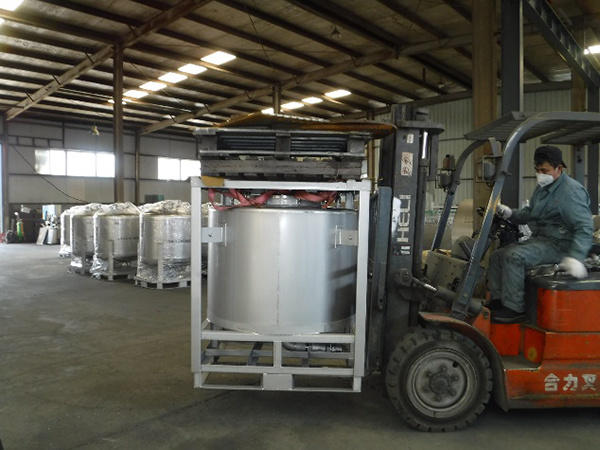

1)積み重ねテスト
結果;合格

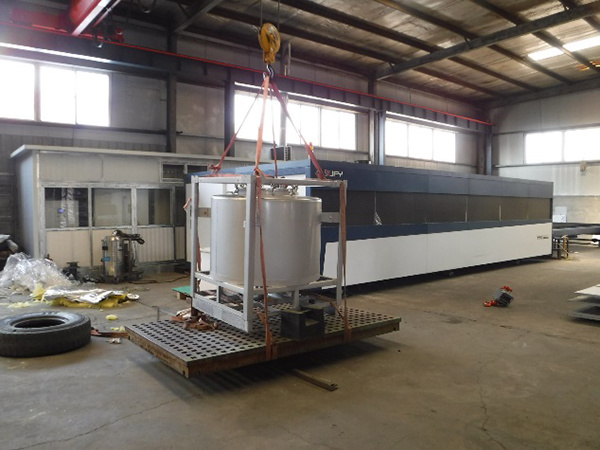

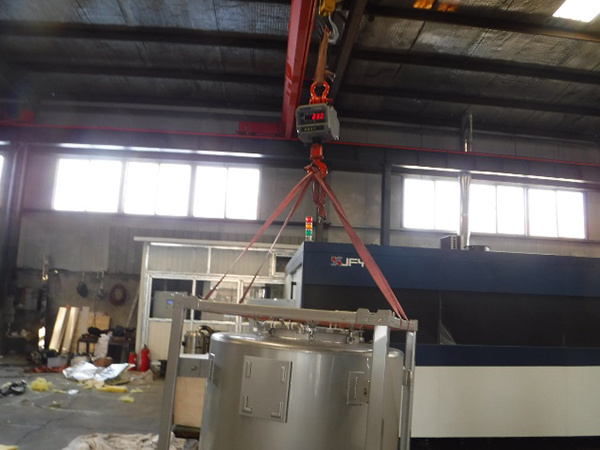

2)トップリフト試験
結果;合格
3)ボトムリフト試験
結果;合格

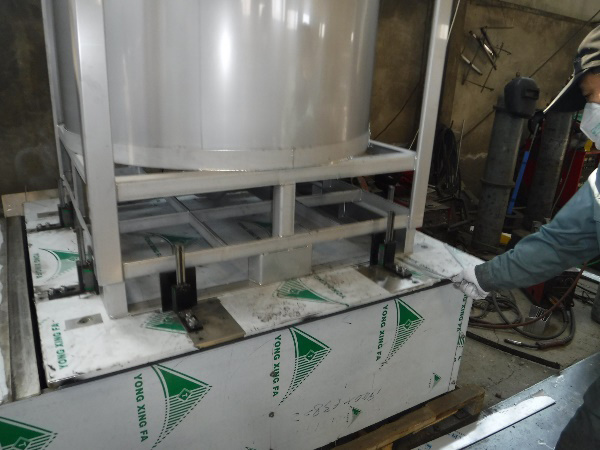

4)振動試験
結果;合格
5)落下試験
結果;合格

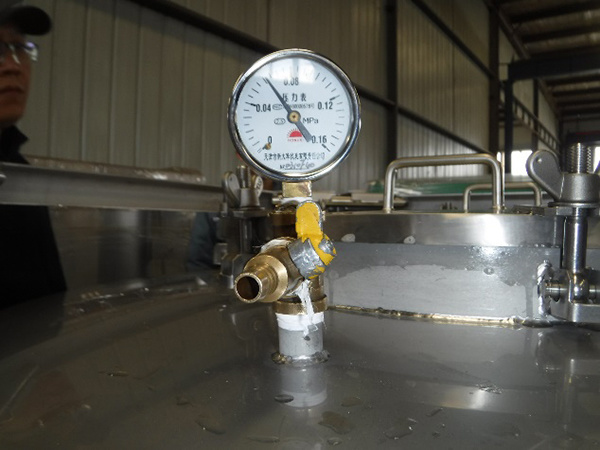

6)油圧試験
結果;合格

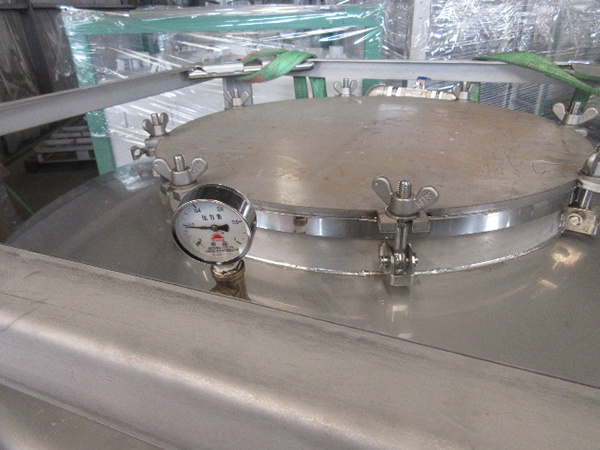

7)気密試験
結果;合格
8)その他

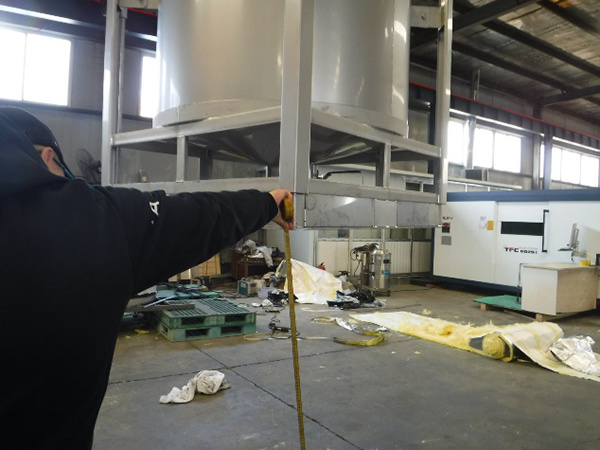

計量する.溶接.サイズ試験合格
